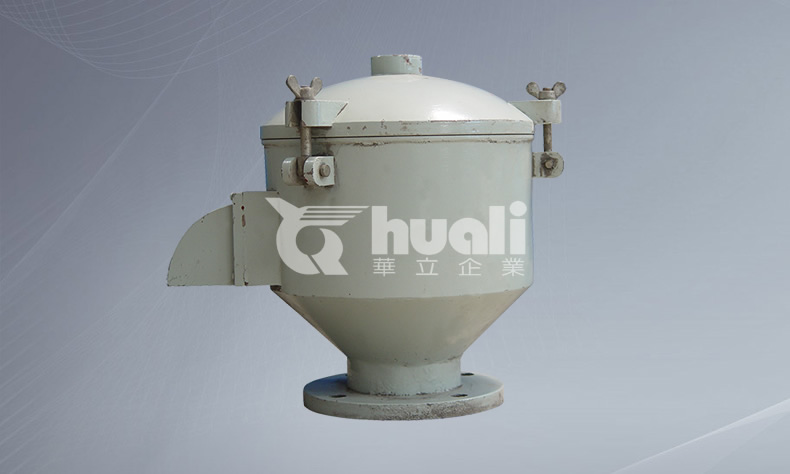

呼吸閥


1、產品介紹
呼吸閥、阻火呼吸閥是安裝在易燃易爆介質貯罐頂上的安全保護裝置，能維持罐內的正常壓力，避免因意外原因造成罐內急劇超壓或真空。且可減少罐內液體揮發損耗。

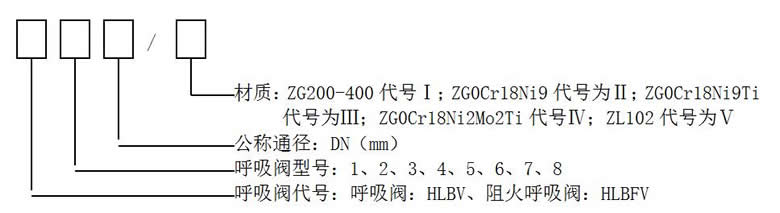

2、產品型號與標注


標記示例：公稱通徑DN100、主體材料ZL102帶吸入接管阻火呼吸閥標注：HLBFV2-100/Ⅴ。

3、訂貨須知
1）閥體法蘭均以HG20592-97PN1.0為標準，當用戶需用GB、JB、HGJ、SH、ANSI或JIS等標準或改變壓力等級時，請在合同中說明。
2）訂購呼吸閥時，請正確寫清型號，若有改變材料或其它要求時，請在合同中說明。

4、產品規格及參數表
1）HLBV1（HLBFV1）型呼吸閥（阻火呼吸閥）見表一、圖一。

表一
DN 40 50 80 100 150 200 250
H 310 310 410 485 585 680 835
L 275 275 397 450 640 835 1060

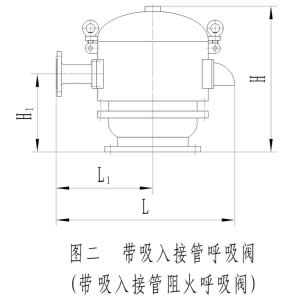

2）HLBV2（HLBFV2）型呼吸閥（阻火呼吸閥）見表二、圖二。

表二
DN 40 50 80 100 150 200 250
H 310 310 410 485 585 680 835
H1 178 178 220 265 295 320 405
L 300 300 397 443 612 775 960
L1 162 162 198 218 292 358 430

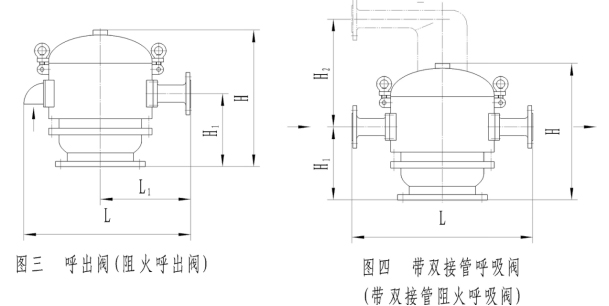

3）HLBV3（HLBFV3）型呼吸閥（阻火呼吸閥）見表二、圖三。
4）HLBV4（HLBFV4）型呼吸閥（阻火呼吸閥）見表三、圖四。

表三
DN 40 50 80 100 150 200 250
H2 175 220 250 280 345 420 480
H 310 310 410 485 585 680 835
H1 178 178 220 265 295 320 405
L 325 325 397 435 584 715 860

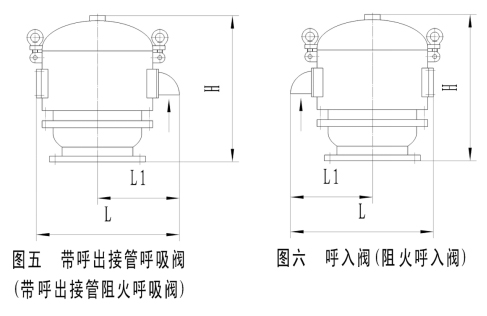

5）HLBV5（HLBFV5）型呼吸閥（阻火呼吸閥）見表四、圖五。
表四
DN 40 50 80 100 150 200 250
H 310 310 410 485 585 680 885
L 240 240 330 367 540 700 880
L1 138 138 200 225 320 418 530

6）HLBV6（HLBFV6）型呼吸閥（阻火呼吸閥）見表四、圖六。


7）HLBV7（HLBFV7）型呼吸閥（阻火呼吸閥）見表五、圖七。
表五
DN 40 50 80 100 150 200 250
H 310 310 410 485 585 680 885
H1 178 178 220 265 295 320 405
L 263 263 330 370 508 640 780
L1 163 163 200 218 292 358 430


8）HLBV8（HLBFV8）型呼吸閥（阻火呼吸閥）見表五、圖八。
