一、產品概述

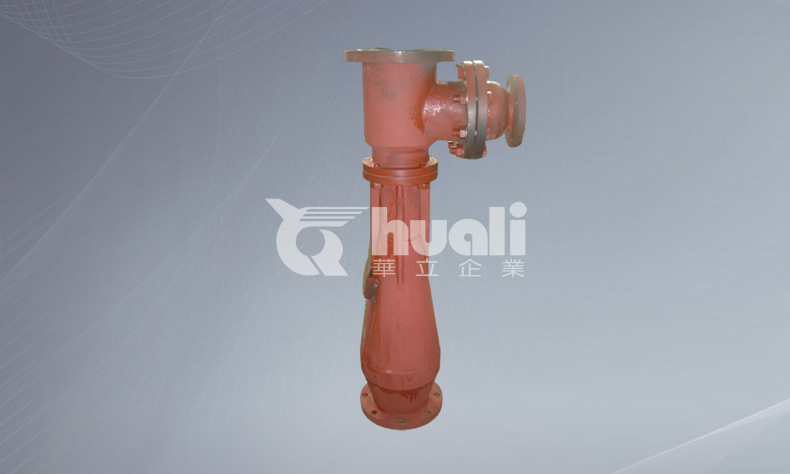

蒸汽噴射真空泵是一種用水蒸汽作為抽氣介質來獲得真空的裝置。一定壓力的蒸汽通過拉伐爾噴嘴以超音速射出。由壓力能轉化為速度能。在噴嘴出口處由于高速氣流的引射作用形成低壓，工作蒸汽與被抽氣流在混合室進行混合，并進行能量交換，混合氣流在擴壓管內得到減速增壓。由于用戶對真空度要求不同。每臺蒸汽噴射真空泵可由單級或數級串接。級數越多，真空度越高（殘壓越低）。一般吸入壓力與級數的關系如下：
| 級數 |
1 |
2 |
3 |
4 |
|
吸入壓力（絕壓）KPa |
≥14 |
5.3-8 |
0.67-1.33 |
0.133-0.67 |
為了降低第一級和第二級噴射器的工作負荷和蒸汽耗量，在第一級和第二級噴射器之間設置了中間冷凝器。
為了降低第一級噴射器的排空噪音，在第一級噴射器后設置消音冷凝器
中間冷凝器和消音冷凝器可分為直冷式或間冷式。
直冷式冷凝器亦稱混合式冷凝器，可分為噴淋式和篩板式。
間冷式冷凝器亦稱列管式冷凝器。
二、設計計算
1、已知條件
A、吸入氣體的壓力、溫度及吸入氣體每一組分的質量流量、分子量、定壓比熱和絕熱指數。
B、工作蒸汽的壓力、溫度、比容和熱焓。
C、漏入空氣量
漏入系統的空氣量可按實測數據選取或參照同類生產裝置數據。無實測數據或參考數據時，可按抽空器前的真空系統設備、管線的總?cè)莘e及壓力（絕）從圖A.0.1查取。真空系統中若有攪拌機時，每臺攪拌機再加2.3kg/h的漏入空氣量，若采用氣壓式直接混合冷凝冷卻器，還應包括冷卻水中放出的空氣量，其數值為冷卻水體積的2%。

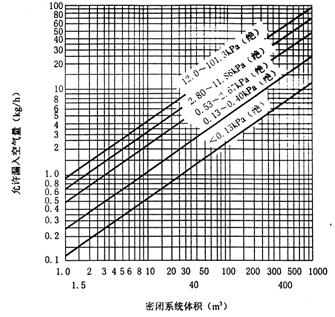

圖A.0.1 真空系統漏入空氣量計算曲線
2、噴射系數計算
噴射系數按下式計算
(A.0.2-1)
式中 μ—噴射系數
WPK—工作蒸汽通過噴嘴喉管的臨界速度（m/s）
WcK—混合氣體通過擴壓室喉管的臨界速度（m/s）
KP—工作蒸汽絕熱指數，飽和蒸汽取1.135，過熱蒸汽取1.30
Kc—混合氣體絕熱指數
PH—吸入氣體壓力（絕）（MPa）
PP—工作蒸汽壓力（絕）（MPa）
PC—排出氣體壓力（絕）（MPa）
A、工作蒸汽通過噴嘴喉管的臨界速度
（A.0.2-2）
式中 Vp-工作蒸汽比容（m3/kg）
對于飽和蒸汽：
（A.0.2-3）
對于過熱蒸汽：
（A.0.2-4）
B、混合氣體通過擴壓室喉管的臨界速度
（A.0.2-5）
式中 Tc-混合氣體的絕對溫度（K）；
Rc-混合氣體的氣體常數（J/kg·K）
C、混合氣體的絕熱指數
（A.0.2-6）
式中 MP—工作蒸汽分子量；
MH—吸入氣體分子量
KH—吸入氣體的絕熱指數
Ⅰ吸入氣體分子量
（A.0.2-7）
式中 GH—吸入氣體的總質量流量（kg/h）；
GHi—吸入氣體每一組分的質量流量（kg/h）；
MHi—吸入氣體每一組分的分子量；
Ⅱ吸入氣體的絕熱指數
（A.0.2-8）
式中KHi—吸入氣體每一組分的絕熱指數。
