SG-Ⅴa螺紋連接浮球型視鏡

一、性能特點
視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品、造紙等工業生產裝置的管道中，能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

二、產品型號標注

標記示例：
選擇單壓型法蘭連接式視鏡，內部結構擺板式，法蘭公稱壓力為0.6MPa,公稱直徑80mm，主體材料為低碳鋼。
表示方法：SG-Ⅱ-P-0.6-80/C。
表1
類 型 對
夾
型		 單
壓
型		 螺 紋 型 管
型		 浮球型 框式
對夾型		 框式單壓型 壓力容器
視鏡		 其
它
全螺紋 螺紋
連接
連接
形式		 法
蘭		 法
蘭		 螺  紋 法
蘭		 螺
紋		 法
蘭		 法
蘭		 法
蘭		   帶
頸		 法
蘭
代號 Ⅰ Ⅱ Ⅲa Ⅲb Ⅴ Ⅴa Ⅴb Ⅵ Ⅶ Ⅷa Ⅷb Ⅸ

表2
結構形式 直頸式 縮頸式 偏頸式 葉輪式 擺板式 浮球式
示意圖





代號 A B C D P F

注：本表結構形式主要針對Ⅰ型、Ⅱ型和Ⅲ型。

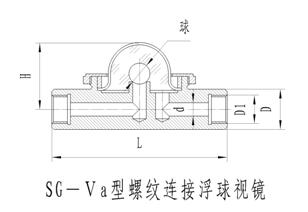

三、SG-Ⅴa螺紋連接浮球型視鏡技術參數：
公稱直徑 d D1 D L H 球Φ 圖   號
20 16 G3/4″ 38 120 70 18 HGS0-128-01-1～4
25 16 G1″ 40 120 70 18 HGS0-128-01-1～4
32 16 G11/4″ 50 124 76 18 HGS0-128-01-1～4
40 16 G11/2″ 56 124 80 18 HGS0-128-01-1～4
50 16 G2″ 66 124 85 18 HGS0-128-01-1～4
注：PN≤0.6MPa，工作壓力≤0.3MPa，工作溫度≤180℃。
