螺帶螺桿式攪拌器

序號 攪拌器
型式		 常用尺寸 常用運轉條件及粘度
范圍		 流動狀態 適用范圍 備注
102 LG DJ/D=0.4～0.5
D/DJ=1
h/DJ=2.5		 μ＜105cp
n=0.5～50rpm
V＜2m/s		 軸向流,為慢速型攪拌器,層流區操作,流體沿螺旋面上升或下降形成軸向的上下循環 適用于中高粘度液的混合和傳熱 螺桿直徑小可偏心放入攪拌槽內,槳葉離壁距離＜1/20dj,槽壁可起擋板的作用
103 LGH 帶上導流筒,軸向流加強,在導筒內外形成向下或向上的循環 D′=0.7DJ
104 LD DJ/D=0.9～0.98   層流狀態下操作,一般是液體沿槽壁螺旋上升再沿槳軸而下
105 LDG 螺帶螺桿的組合,具有螺帶和螺桿的特性,強化了液體外圍的循環 特別對非牛頓型擬塑性及粘彈性液體有效
106 ZDG 錐底,流型似LD
107 ZLG 錐底,流型似LDG

螺桿式攪拌器

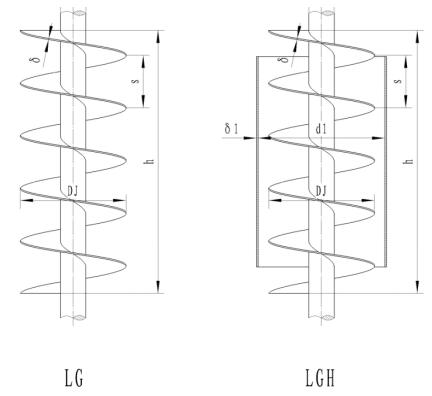

102、螺桿式LG   103、帶導流筒螺桿式LGH
螺桿式、帶導流筒螺桿式攪拌器主要參數
DJ d s δ h h1 d1 δ1 重量
LG LGH
80 30 80 2 200 160 88 2 1.297 2.054
100 40 100 2 250 200 110 2 2.752 3.936
125 45 125 3 310 250 150 2 4.585 6.435
160 50 160 3 400 320 190 2 7.355 10.39
180 55 180 4 450 360 215 3 10.41 16.16
200 60 200 4 500 400 240 3 13.59 20.7
220 65 220 6 550 440 260 3 18.88 27.47
250 70 250 6 620 500 300 4 24.83 39.63
280 75 280 8 700 560 330 4 34.32 52.88
320 80 320 8 800 640 380 4 44.85 69.1
360 90 360 10 900 720 430 6 45.96 112
400 100 400 10 1000 800 480 6 87.60 144.4
450 110 450 12 1120 900 540 6 123.5 195.4
500 120 500 12 1250 1000 600 8 159.4 277.7
560 130 560 14 1400 1120 670 8 218 366.5
630 140 630 14 1570 1260 750 8 282.2 470.1
710 150 710 16 1770 1420 850 10 380.4 678.8
800 160 800 16 2000 1600 960 10 487.2 866.0
備注：重量包括H高度內軸的重量，用戶可根據需要確定槳高。

螺帶螺桿式攪拌器

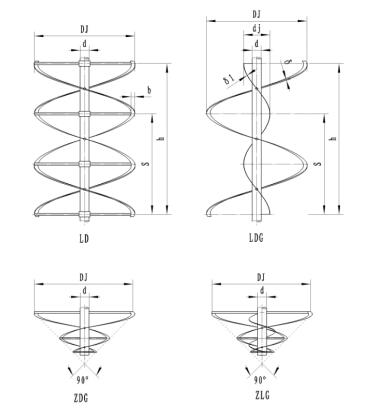

104、螺帶式LD   105、螺帶螺桿式LDG  106、錐底螺帶式ZLD   107、錐底螺帶螺桿ZLG
螺帶式、螺帶螺桿式攪拌器主要參數
DJ d dj h S S1 δ δ1 h Φ 重量
LD LDG ZLD ZLG
285 40 80 25 285 80 4 2 285 14 5.725 5.839 4.32 5.14
380 50 100 30 380 100 4 2 380 18 11.06 11.25 8.56 10.01
470 60 125 35 470 1250 6 3 470 18 19.76 20.23 15.33 17.53
570 70 150 45 570 150 6 3 570 25 32.18 32.88 20.05 27.21
660 80 180 50 660 180 8 4 660 32 50.15 51.53 38.78 45.67
760 85 200 60 760 200 8 4 760 38 65.63 67.48 50.67 58.93
850 90 230 70 850 230 10 6 850 45 88.54 92.42 67.45 79.45
950 100 250 80 950 250 10 6 950 45 116.8 121.4 90.00 98.89
1140 110 300 95 1140 300 12 8 1140 57 175.9 185.1 135.02 148.3
1340 120 350 110 1340 350 12 8 1340 57 238.7 252.6 185.79 212
1530 130 400 125 1530 400 14 10 1530 76 343.0 366.6 263 306.4
1730 140 450 140 1230 450 14 10 1730 76 437.8 468.8 338.92 405.2
1920 150 500 160 1920 500 16 12 1920 89 586.0 633.1 449.72 541.9
2120 160 550 175 2120 550 16 12 2120 89 713.9 772.2 553.4 640.9
2320 170 600 190 2320 600 18 14 2320 108 916.8 999.5 706.44 827.5
2520 180 650 200 2520 650 20 14 2520 108 1127 1226 864.7 995.9
備注：重量包括h高度內軸的重量，用戶可根據需要確定槳高。
